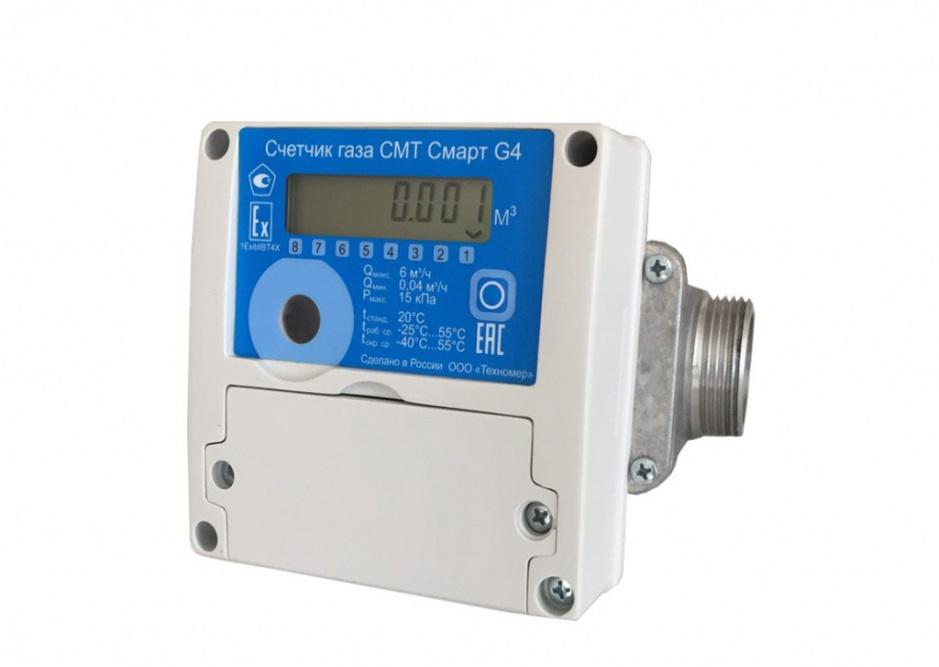

Микротермальный счетчик газа СМТ-Смарт G4\G6\G10

Производитель

ООО «Техномер» Россия, г. Арзамас

Технические характеристики

Диапазон измеряемых расходов в зависимости от типоразмера счетчика:
G4 – от 0,04 м3/ч до 6 м3/ч 1:160;
G6 – от 0,06 м3/ч до 10 м3/ч 1:160;
G10 — от 0,01 м3/ч до 16 м3/ч 1:160
Измеряемая среда: природный газ по ГОСТ 5542–2014
Измерение стандартного объема: tст=20⁰С, Pст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, % ± 3 от Qмин до 0,1Q ном; ± 1,5 от 0,1Qном до Qмакс
Дополнительная погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона ±0,4%
Потеря давления ΔP при Qмакс, Па: G4/G6/ G10 120/200 /250
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более 15
Температура окружающей среды, ⁰С от -40 до + 55
Температура рабочей среды, ⁰С от -25 до + 55
Степень защиты от воздействия окружающей среды ip65
Габаритные и присоединительные размеры счетчика СМТ-Смарт, мм: G4/G6 l=175, b=120, h=110, d=G1 ¼; G10 l=225, b=120, h=130, d=G1 3/4

Функции и преимущества

Измерение объема газа, приведенного к стандартным условиям;
Прямой метод измерения;
Надежная защита от внешних несанкционированных воздействий, искажающих результаты измерений;
Система диагностики работоспособности счетчика;
Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа;
Передача данных по каналам GPRSoverTCP, LoRaWAN, оптическому каналу;
Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа;
Автономная работы счетчика не менее 10 лет;
Надежность ввиду отсутствия движущихся механических частей;
Быстрота монтажа (не требуется газосварочных работ).

Счетчик газа Гранд - 1,6

производитель ООО «НПО Турбулентность-Дон», Россия

Область применения: 4-х конфорочная плита с духовкой.

Варианты исполнения

изготовление с температурной коррекцией;
широкий ассортимент цвета корпуса счетчиков.

Преимущества

монтаж счетчика производится как в горизонтальном, так и в вертикальном положении
(поворот аналогово-цифрового блока на 350 градусов);
надежность ввиду отсутствия движущихся механических частей;
быстрота монтажа (не требуется газосварочных работ);
наличие импульсного выхода;
минимальные габаритные размеры;
гарантия 12 лет.

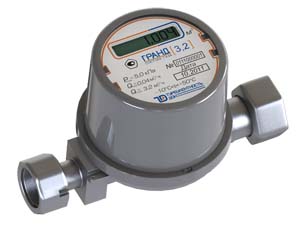

Счетчик газа Гранд - 3,2

производитель ООО «НПО Турбулентность-Дон», Россия

Область применения:
одна или более единиц газопотребляющего оборудования с суммарным максимальным часовым расходом газа до 3,2 м3/час.

Варианты исполнения

изготовление с температурной коррекцией;
широкий ассортимент цвета корпуса счетчиков.

Преимущества

монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350 градусов);
надежность ввиду отсутствия движущихся механических частей;
быстрота монтажа (не требуется газосварочных работ);
наличие импульсного выхода;
минимальные габаритные размеры;
гарантия 12 лет.

Cчетчик газа NPM G4

производитель ЗАО «Газдевайс», Россия

Бытовой счетчик газа мембранного типа NPM (НПМ) G4 используется для учета расхода газа (сжиженный, природный, крекинг-газ, углеводородный газовый состав и других неагрессивных газов) в ЖКХ и быту. По потоку газа разделяют модели правосторонние (подача справа-налево) и, соответственно, левосторонние.
Принцип счетчика NPM G4 позволяет довольно точно подсчитывать количество израсходованного газа, порог чувствительности моделей – 0,0032–0,008 м3/ч.

Ключевые особенности газового счетчика G4:

стабильность измерений в течение всего срока эксплуатации;
качественное антикоррозионное покрытие;
устойчивость к перепадам давления в газопроводе;
невысокая масса (не более 1,8 кг);
блокиратор обратного хода;
возможность комплектования адаптером, фильтр-сеткой и датчиком импульсов;
Высокий показатель межпроверочного интервала;
При соблюдении потребителем технических условий эксплуатации, требований по хранению и монтажу производитель гарантируют долгое и эффективное функционирование данного прибора в течение срока службы – 20 лет;
Гарантия на счетчик газа NPM G4 составляет 36 месяцев.

Счетчик газа СГМН-1-G6 ( 200 мм ) левый и правый

производитель УП "ММЗ им С.И. Вавилова", Белоруссия

Назначение: счетчик газа СГМН-1 типа G6 предназначен для измерения количества природного газа по ГОСТ 5542-87 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения счетчиков - жилищно-коммунальное хозяйство
Укомплектован переходниками 1 или 3/4.

Исполнение: левое и правое

Технические характеристики:

Номинальный расход: 6
Максимальный расход: 10
Минимальный расход: 0,06
Относительная погрешность при расходе

От Q ном. до 0,1 Q макс.% не более +/- 3
Свыше 0,1 Q ном. до Q макс. % не более +/- 1,5

Максимальное рабочее давление: 50 кПа
Температура окружаещей среды: -40...+50
Масса: 3,8 кг
Межповерочный интервал: 8лет
Межосевое растояние: 200 мм
Габаритные размеры: 306х165х223мм
Диаметр условного прохода 32 мм.

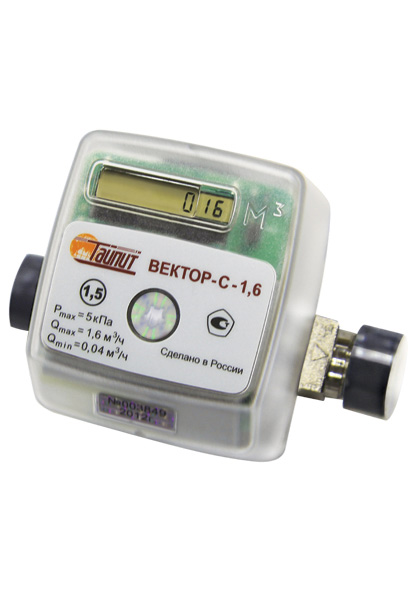

Вектор-С-1,6

Производитель ООО «ДЦ ТАЙПИТ», Россия

Назначение и область применения:

Имеется модификация счетчика с приведением к нормальным условиям по температуре при учете потребления газа индивидуальными потребителями. Предусмотрена возможность учета давления газа путем ввода постоянного коэффициента при изготовлении счетчика.

Принцип действия:

Принцип действия струйного газового счетчика основан на измерении частоты колебания струи газа, проходящей через струйный генератор. Поток газа проходит через каналы струйных элементов, вызывая акустические колебания, которые воспринимаются пьезодатчиком и преобразуются в электрический частотный сигнал. В электронном модуле прибора производится подсчет периодов частотного сигнала и преобразование их в объем газа, прошедшнего через счетчик, который отображается в виде увеличения текущего значения объема на ЖКИ счетчика.

Преимущества:

небольшие габариты в 2-3 раза меньше чем у распространенных диафрагменных счетчиков;
небольшой вес;
не требуется подключение к электросети, питание осуществляется от встроенной литиевой батареи со сроком службы не менее 10 лет;
отсутствие подвижных деталей обеспечивает стабильность метрологических параметров в течение всего срока службы;
установка счетчика в газопровод осуществляется без применения сварки при помощи специального тройника, что позволяет оперативно;
выполнять монтаж и демонтаж;
не имеет мировых аналогов ;
прибор может работать как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета энергоресурсов (АИИСКУЭ).

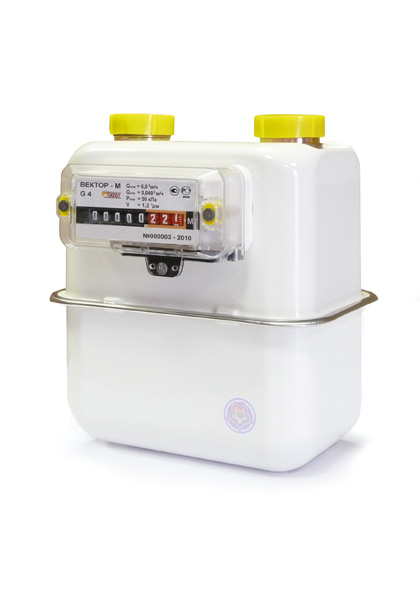

ВЕКТОР – М G4

Производитель ООО «ДЦ ТАЙПИТ», Россия

Бытовые диафрагменные счетчики газа ВЕКТОР предназначены для измерения потребления природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.
Прибор может работать в составе системы АСКУЭ.

Технические характеристики:

Типоразмер счетчика G4
Номинальный расход – Qn (м3/ч) 4,0
Циклический объём (дм3) 1,2
Максимальный расход - Qmax (м3/ч) 6,0
Минимальный расход - Qmin (м3/ч) 0,040
Максимальное рабочее давление – Pmax (кПа) 50
Пределы допускаемой относительной погрешности в диа-пазоне расходов, (%):
Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax ± 3 ± 1,5
Максимальное значение сумматора (м3) 99999,999 (99999,9999*)
Диапазон температур окружающей среды, (°С) -40....+55
Средний срок службы, не менее (лет) 25
Масса (кг), не более 2,0
Габаритные и присоединительные размеры (мм), не более:
длина 165
ширина 195
высота 220
расстояние между осями патрубков 110
резьба патрубков, дюйм G1 1/4 " (G 3/4"- для счетчиков G1,6; G2,5; G4 по
специальному заказу)
Направление потока газа: стандартное исполнение – слева – направо, по заказу – справа - налево

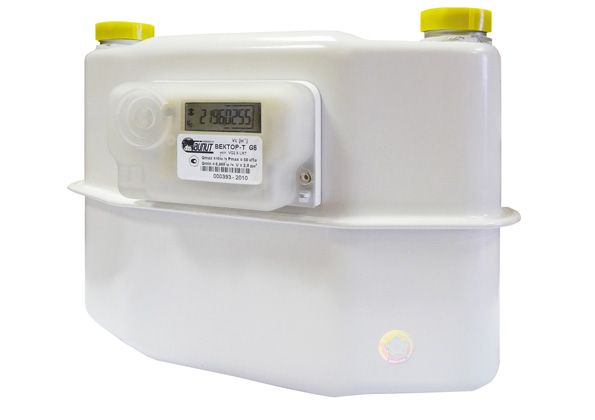

ВЕКТОР - Т G6

Производитель ООО «ДЦ ТАЙПИТ», Россия
Бытовые диафрагменные счетчики газа ВЕКТОР предназначены для измерения потребления природного газа, газообразных пропана, бутана или их смесей и других неагрессивных газов. Счетчики могут применяться как средство коммерческого учета газа в коммунально-бытовом секторе, а также в различных технологических процессах.
Приборы могут работать как автономно, так и в составе информационно-измерительных систем АИИСКУЭ.

Типоразмер счетчика G6
Номинальный расход – Qn (м3/ч) 6,0
Циклический объём (дм3) 2,0
Максимальный расход - Qmax (м3/ч) 10,0
Минимальный расход - Qmin (м3/ч) 0,060
Максимальное рабочее давление – Pmax (кПа) 50
Пределы допускаемой относительной погрешности в диа-пазоне расходов, (%):
Qmin ≤ Q <0,1Qnom; 0,1Qnom ≤ Q ≤ Qmax ± 3 ± 1,5
Максимальное значение сумматора (м3) 99999,999 (99999,9999*)
Диапазон температур окружающей среды, (°С) -40....+55
Диапазон рабочих температур газа, в котором производит-ся коррекция объема газа по температуре, (°С) -30…+55*
Средний срок службы, не менее (лет) 25
Масса (кг), не более 3,3
Габаритные и присоединительные размеры (мм), не более:
длина 170
ширина 330
высота 250
расстояние между осями патрубков 110
резьба патрубков, дюйм G1 1/4 " (G 3/4"- для счетчиков G1,6; G2,5; G4 по
специальному заказу)
Направление потока газа: стандартное исполнение – слева – направо, по заказу – справа - налево Для передачи информации со счетчиков Вектор-Т используется GSM-модем BGS2T/232.

Счетчик газа Омега РЛ G 2.5

Изготовитель: ОАО Ямпольский приборостроительный завод, Украина, г.Ямполь

Счетчики газа Омега РЛ G2.5 бытовые роторные предназначены для измерения количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по ГОСТ 20448, а также других неагрессивных газов, применяемых в бытовых и производственных целях. Основная область применения счетчиков - жилищно-коммунальное хозяйство.
Счетчики ОМЕГА РЛ G 2,5 поставляются с комплектом монтажных частей, паспортом и сертификатом российского образца, дающего право на применение и установку.

Основные преимущества роторных счетчиков газа ОМЕГА G 2,5 роторного (ротационного) типа:

минимальные габариты 130мм х 100мм х 92мм (один из самых компактных газовых счетчиков на рынке);
автономная функция самоочистки за счет совершенства конструкции;
продуманная конструкция и лаконичный дизайн не портит интерьер любого помещения;
проверенная электроникой надежность и безопасность при эксплуатации;
стабильные метрологические характеристики на протяжении всего срока службы;
стойкие к влажности окружающего воздуха до 98 % при температуре 25 °С
надёжно работают при изменениях плотности, давления и скорости потока газа;
невероятно просты в обращении и обслуживании;
легко и надежно монтируются в газовую систему;
сетчатый фильтр и штуцера входят в комплект счетчика;
есть возможность установки дополнительного фильтра-отстойника;
сварное и резьбовое соединение по одной цене.

Технические параметры:

Номинальный расход: 2,5 м3/ч
Максимальный расход: 4.0 м3/ч
Минимальный расход: 0,06 м3/ч
Порог чувствительности: 0,012 м3/ч
Максимальное рабочее давление: 50 кПа
Пределы допускаемой относительной погрешности,%:

Qmin≤Q<0,1 Qmax: ±3,0 %
0,1 Qmax≤Q≤Qmax: ±1,5 %

Диаметр условного прохода: 20 мм
Температура эксплуатации: -25°С ... +50°С
Срок поверки: 8 лет
Средний срок службы, не менее 20 лет
Габаритные размеры: 130х100х92 мм
Масса: 1,8 кг
Комплектация: с комплектом монтажных частей.

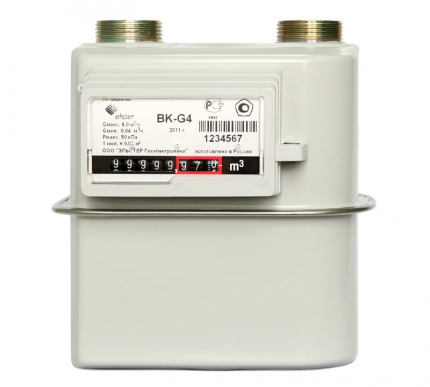

ВК-G1,6; ВК-G2,5; ВК-G4 и диафрагменные бытовые счётчики газа ВК-G1,6Т; ВК-G2,5Т; ВК-G4Т с механической температурной компенсацией, с циклическим объёмом V1,2 дм 3 с правым и левым направлениями потока газа

Изготовитель: ООО «Эльстер Газэлектроника»

Отличительные особенности:

Компактность конструкции и современный дизайн;
Наличие конструктивных исполнений с правым и левым направлениями потока газа;
Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т);
Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД);
Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика);
Высокая чувствительность и точность измерений;
Низкие энергетические потери и малая потеря давления;
Нечувствительность к загрязнениям газа;
Низкий уровень шума;
Высокая коррозионная стойкость применяемых для изготовления деталей материалов;
Высокая надёжность и длительный срок службы.

Технические характеристики:

Диапазон рабочих расходов от 0,016 м 3/ч до 6 м 3/ч
Погрешность измерения:

в диапазоне расходов: Q мин. ≤ Q < 0,1Q ном. ± 3 %;
в диапазоне расходов: 0,1Q ном. ≤ Q ≤ Q макс. ± 1,5 %.

Циклический объём измерительных камер V1,2 дм 3
Порог чувствительности:

ВК-G1,6; ВК-G 1,6Т – 0,0032 м 3/ч;
ВК-G2,5; ВК-G2,5Т – 0,005 м 3/ч;
ВК-G4; ВК-G4Т – 0,008 м 3/ч.

Рабочее давление газа 50 кПа
Диапазоны температуры:

рабочей среды для счётчиков ВК-G от минус 30 о С до плюс 50 о С;
рабочей среды для счётчиков ВК-G Т от минус 25 о С до плюс 50 о С;
окружающей среды от минус 40 о С до плюс 60 о С

Межповерочный интервал – 10 лет
Гарантийный срок эксплуатации 3 года
Средний срок службы – не менее 24 лет.

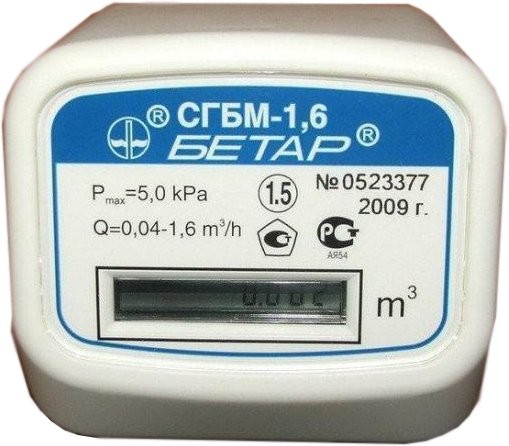

Счетчик газа бытовой СГБМ-1.6

Изготовитель: ООО ПКФ Бетар, г. Чистополь

Счетчик газа бытовой СГБМ-1.6 Бетар предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями. Основная нагрузка: 4-х конфорочные газовые плиты с духовкой. Счетчик газа бытовой СГБМ - 1.6 эксплуатируется при температуре окружающего воздуха от минус 10°С до 50°С, относительной влажности воздуха не более 95% при температуре 35°С.

Счетчик газа бытовой СГБМ - 1,6 Бетар имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра. Питание счетчика газа осуществляется от литиевой батареи, обеспечивающей работу счетчика в течении не менее 12 лет с даты выпуска. В программном обеспечении счетчика газа встроена функция «календарь», защищающая его от несанкционированного отключения питания (запись на дисплее - дата отключения). Имеется возможность ввести температурную компенсацию. Имеется возможность дистанционного считывания показаний счетчика газа. При плановой поверке и ремонте не требует демонтажа присоединительного элемента. возможно любое направление газа (справа налево и слева направо).

Технические характеристики:

Температура эксплуатации: -10°С ... +40°С
Габаритные размеры: 70х77х79 мм
Класс точности: 1,5
Масса: 0,67 кг
Диапазон измерения от 0,04 м3/ч до 1,6 м3/ч
Срок службы: 12 лет
Межповерочный интервал: 12 лет
Комплектация: с комплектом монтажных частей
Максимальное рабочее давление: 5 кПа
Измеряемая среда: природный газ по ГОСТ 5542-87.

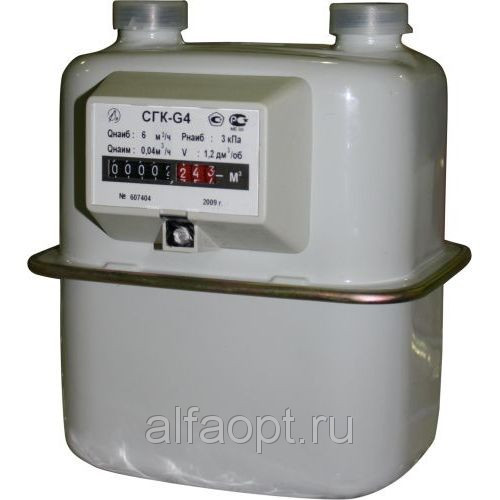

Cчетчики газа СГК G1,6, СГК G2,5, СГК G4

Изготовитель: ФГУП ВПО "Точмаш", г. Владимир.

Назначение: счетчики газа СГК G1,6, СГК G2,5, СГК G4 камерные бытовые предназначены для учета расхода неагрессивного неоднородного газообразного топлива на предприятиях ЖКХ, а также в квартирах и индивидуальных домах.
Гарантийный срок на счетчик газа СГК устанавливается 24 месяца со дня монтажа, но не более 36 месяцев со дня выпуска изделия.
При отсутствии в паспорте записи даты ввода в эксплуатацию время эксплуатации исчисляется с момента изготовления.

Корпус счетчика выполнен из листовой стали. Детали, контактирующие с газом, выполнены из газостойких материалов.

Укомплектован переходниками 3/4 или 1/2.

Технические характеристики:

G1,6 G2,5 G4
Номинальный расход 1,6 2,5 4
Максимальный расход 2,5 4 6
Минимальный расход 0,016 0,025 0,04
Относительная погрешность при расходе

От Q мин. до 0,1 Q ном.% не более +/- 3
Свыше 0,1 Q ном. до Q макс. % не более +/- 1,5

Максимальное рабочее давление, кПа 50
Температура окружающей среды -20...+60
Масса, кг 2,5
Межповерочный интервал 10 лет
Межосевое расстояние, мм. 110,5
Габаритные размеры, см 224*194*172
Размеры резьбы штуцеров, дюйм 1/2, 3/4 .
